融和產品 RH6030 單通道觸摸感應開關
融和產品 RH6030 單通道觸摸感應開關
1.概述：
RH6030 是一款單通道電容式觸摸感應控制開關IC，可以替代傳統的機械式開關。
該 IC 采用CMOS 工藝制造，結構簡單，性能穩定。IC 可通過外部引腳配置成多種工作模式，可廣泛應用于燈光控制、玩具、家用電器等產品中。
2.特性：
◆工作電壓：2.0V～5.5V。
◆最高功耗工作電流為10uA，低功耗模式工作電流僅1.5uA(均指3.0V 供電且不帶負載的條件下)。
◆可通過外部引腳配置為多種模式。
◆高可靠性，芯片內置去抖動電路，可有效防止由外部噪聲干擾導致的誤動作。
◆可用于玻璃、陶瓷、塑料等介質表面。
3.封裝示意圖

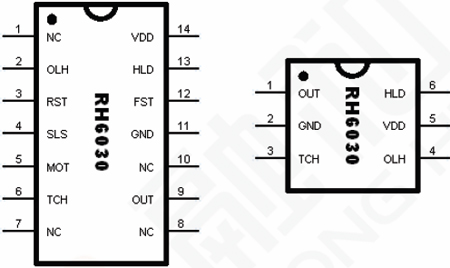

圖1 SOP-14/SOT23-6L 封裝示意圖
表1 引腳功能描述
| SOT23-6L | SOP14 | 管腳名稱 | I/O | Descrption |
| 1,7,8,10 | NC | No Connection | ||
| 4 | 2 | OLH | I | 輸出高/低有效模式選擇 |
| 3 | RST | I | 外部復位 | |
| 4 | SLS | I | 采樣時長模式選擇 | |
| 5 | MOT | I | 最大開啟時間選擇 | |
| 3 | 6 | TCH | I | 觸摸按鍵輸入 |
| 1 | 9 | OUT | O | CMOS 輸出 |
| 2 | 11 | GND | P | 負電源 |
| 12 | FST | I | 快速/低功耗模式選擇 | |
| 6 | 13 | HLD | I | 保持/同步模式選擇 |
| 5 | 14 | VDD | P | 正電源 |
4.應用電路圖

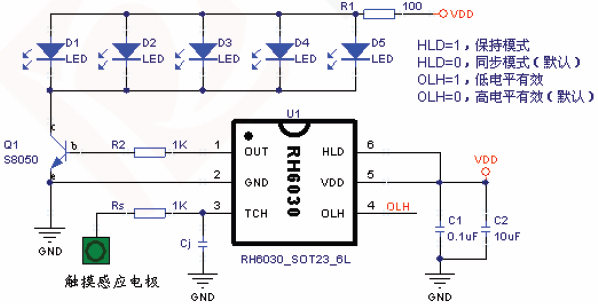

4.1.LED臺燈應用電路圖
物料清單：
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 0.1uF | C1 | 1 |
| 2 | 電容 | 10uF | C2 | 1 |
| 3 | 靈敏度調節電容(可選) | Cj | 1 | |
| 4 | LED | 高亮白光 | D1~D5 | 5 |
| 5 | 電阻 | 1K | R1 | 1 |
| 6 | 電阻 | 100 | R2 | 1 |
| 7 | 電阻（可選） | 1K | Rs | 1 |
| 8 | 三極管 | S8050 | Q1 | 1 |

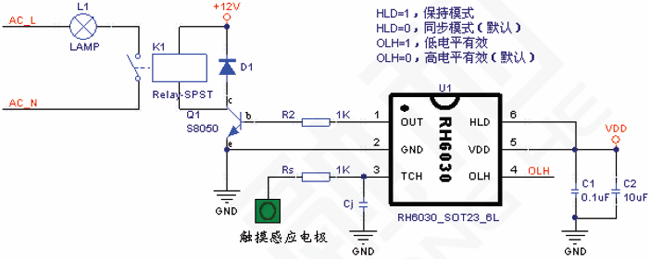

4.2.墻體開關應用電路圖
物料清單：
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 0.1uF | C1 | 1 |
| 2 | 電容 | 10uF | C2 | 1 |
| 3 | 靈敏度調節電容(可選) | Cj | 1 | |
| 4 | 二極管 | 1N4007 | D1 | 5 |
| 5 | 電阻 | 100 | R2 | 1 |
| 6 | 電阻（可選） | 1K | Rs | 1 |
| 7 | 三極管 | S8050 | Q1 | 1 |
說明：
1.Cj 指調節靈敏度的電容，電容值大小0pF～50pF(電容值的增大將導致靈敏度降低)。
2.Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，可根據具體應用進行選擇。
3.VDD 與GND 間需并聯濾波電容以消除噪聲。供電電源需穩定，如果電源電壓漂移或者快速變化，可能引起靈敏度漂移或檢測錯誤。
4.應該在觸摸電極上鋪好覆蓋介質后再上電，這樣芯片會在上電時候檢測環境以及初始電容。如在芯片已經初始化后再放上覆蓋物，則有可能被系統檢測到電容突變而無法將其作為環境，引起誤判斷！
5.請參看，以改善實際應用之可靠性。
