1.概述：
RH6015 是一款內置穩壓模塊的單通道電容式觸 摸感應控制開關 IC，可以替代傳統的機械式開關。
RH6015可在有介質(如玻璃、亞克力、塑料、陶瓷 等)隔離保護的情況下實現觸摸功能，安全性高。
RH6015內置高精度穩壓、上電復位、低壓復位、 硬件去抖、環境自適應算法等多種有效措施，大大 提高自身抗干擾性能。
RH6015可通過外部引腳配置成多種工作模式，可 廣泛應用于燈光控制、電子玩具、消費電子、家用 電器等產品中。
RH6015-C，CMOS輸出。
RH6015-D，NMOS開漏輸出。
視頻簡介：RH6015應用于LED臺燈，5W對講機抗干擾測試。
2.特性：
◆工作電壓：2.3V～5.5V
◆高功耗工作電流5.0uA @3v，低功耗模式
◆工作電流2.5uA@3v
◆內置高精度穩壓模塊
◆上電0.5s快速初始化
◆環境自適應功能，可快速應對觸摸上電等類似

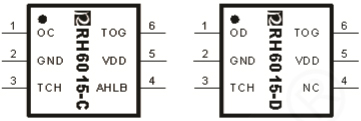

3.封裝示意圖
圖1 2 RH6015-C / RH6015-D （SOT23-6L）引腳示意圖表
表1 引腳功能描述
| RH6015-C | RH6015-D | 管腳名稱 | I/O | 描述 |
| 5 | 5 | VDD | P | 正電源 |
| 4 | 4 | AHLB | I-PL | 輸出高/低電平有效配置位 |
| - | - | DLYB | I-PH | 延時模式配置位 |
| - | - | MOT2 | I-PH | 大開啟時間配置位2 |
| - | - | MOT1 | I-PH | 大開啟時間配置位1 |
| 3 | 3 | TCH | I/O | 觸摸輸入端口 |
| 1 | - | OC | O | CMOS輸出 |
| - | 1 | OD | OD | NMOS開漏輸出 |
| 2 | 2 | GND | P | 負電源 |
| - | - | LPMB | I-PH | 快速/低功耗模式配置位 |
| 6 | 6 | TOG | I-PL | 同步/保持模式配置位 |
I-PL/ I-PH ：帶內部下拉/上拉電阻的CMOS輸入 OD ：CMOS開漏輸出，無保護二極管 O：推挽型CMOS輸出 I/O ：CMOS輸入/輸出 P：電源/地

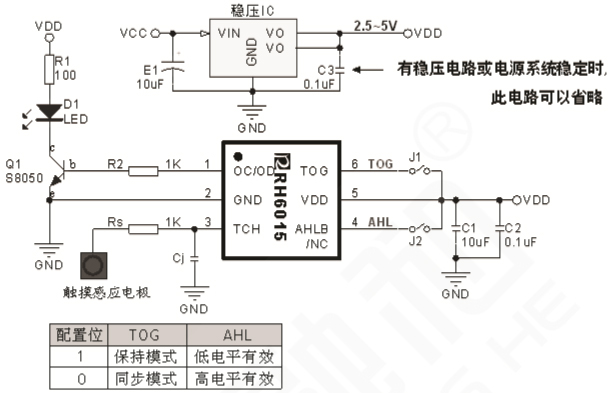

4.應用電路圖
說明：
1. Cj 指調節靈敏度的電容，電容值范圍 0pF～50pF(電容值的增大將導致靈敏度降低)。
2. Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力。
3. VDD 與 GND 間需并聯濾波電容以消除噪聲。
4. 外部 LDO 是否增加視具體應用情況而定。如果電源紋波超過了 IC 內部 LDO 的抗紋波范圍，則需另 加外部 LDO,否則會引起靈敏度漂移或觸摸芯片檢測錯誤，發生誤動作或死機。如突然加載大電流負 載、鋰電池和外置充電器交叉使用，高頻次的開啟/關閉 LED 顯示時都需注意電源的穩定性。
5. 請參看，以改善實際應用之可靠性。
