ADI近日宣布即日開始供貨AD-FMCADC2-EBZ FMC模塊，其HDL代碼和軟件驅動程序，用于快速設計原型制作并與Xilinx FPGA實現互操作性。AD-FMCADC2-EBZ板集成同時推出的12位、2.5 GSPS AD9625-2.5 ADC，提供輸入巴倫、電源和軟件堆棧。此模塊提供出色的寬帶動態性能和集成式功能，可實現高級RF采樣架構的開發和原型制作。AD9625-2.5在1.8 GHz Ain下的無雜散動態范圍為76 dBc，其突破性的寬帶動態性能意味著相比現有競爭型器件，設計人員可捕獲并處理的頻譜要清晰4倍。

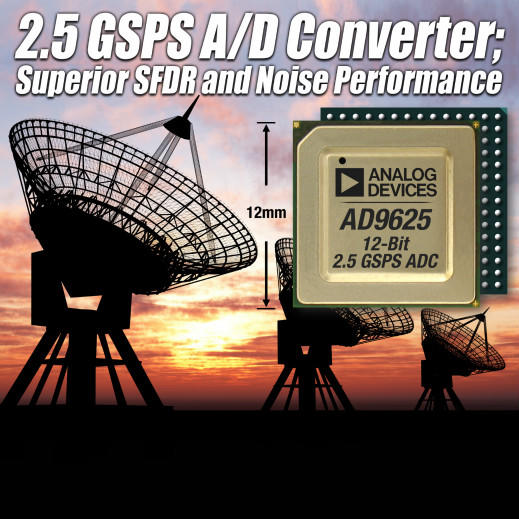

ADI 12位、2.5 GSPS ADC

“Ingespace開發了一款基于數個AD9625-2.5的寬帶數據采集系統。很顯然，AD9625-2.5 GSPS是目前為止市場上最好的器件，因?yàn)樗峁┲绷?1 GHz頻段內出色的線性度和80 dB SFDR。此外，選擇JESD204B接口可允許我們將數個AD9625-2.5耦合至同一個Virtex7 FPGA，從而限制復雜性和總系統成本，從而提升性能。最后，其小尺寸和功耗限制有助于我們?cè)O(shè)計要求極低功耗的緊湊型系統解決方案，”Ingespace SARL總裁Olivier Fouquet表示，“借助模擬輸入端的直流耦合解決方案，現在可利用復數采樣來獲得超過2 GHz的瞬時帶寬。這類解決方案在電信、航空航天和國防等應用領域具有巨大的潛力?！?/span>

AD9625-2.5 ADC是ADI上個月發布的第三款GSPS數據轉換器，并且是ADI寬帶RF信號處理解決方案產品組合的最新型號。此系列解決方案可提供以前無法提供的動態性能，在更寬的帶寬范圍內、高噪聲RF環境中實現更佳的信號提取特性。

實現FPGA互操作性的快速原型制作GSPS FMC模塊

AD-FMCADC2-EBZ FMC模塊集成AD9625-2.5 GSPS數據轉換器、輸入巴倫、時鐘振蕩器和電源管理，采用經過驗證的信號鏈設計，可將長達數月的原型制作時間縮短為數小時，同時降低項目風險。隨該模塊提供的內容極為豐富，有參考設計、軟件和HDL代碼，可縮短任意應用的編程和設計時間。

AD9625提供更佳的噪聲和動態范圍性能——150 dBFS/Hz噪底和80 dBc SFDR輸出（至奈奎斯特頻率）。這一性能水平使設計人員可以在有噪聲、混亂、阻塞和干擾的情況下辨別小4倍的信號。AD9625可用于最新的通信、儀器儀表和軍事/航空航天應用等高級設計。該器件還提供性能評估板和FMC模塊，以簡化系統原型制作和平臺級設計與布局工作。

AD9625-2.5設計用于寬帶寬模擬信號采樣，工作帶寬可達第三奈奎斯特區。該器件具有更寬的輸入帶寬，支持高級RF采樣架構，可減少模擬頻率下變頻級數，降低相應的噪聲和成本。簡化的系統架構無需使用多個交錯式ADC來獲得所需的性能，同時還有利于可重新配置平臺的開發。AD9625-2.5集成兩個數字下變頻器(DDC)、兩個數控振蕩器(NCO)和一個用來輸出數據的可配置JESD204B串行鏈路，從而簡化了數字接口工作。這些多項業界第一降低了輸出數據速率要求、簡化了電路板級設計和布局工作，因而提高了可用性，同時還增強了功能。
